Trommelschwenkung Assembly MGR 900 no. 131 and higher

Type: 107990et_1
Ships from: FOB Brampton Canada
U/M: Each
Stock: On Order
CM: 2652

* Trommelschwenkung Assembly MGR 900 no. 131 and higher:

CM Machine Services Ltd. Product Information

To make Purchase Call 905-793-3994 or Email sales@cmmachineservices.net Prices are subject to change without notice.

Trommelschwenkung Assembly MGR 900 no. 131 and higher

Type: 107990et_1
Location: FOB Brampton Canada
U/M: Each
Stock: On Order
CM Product Code: 2652

* Trommelschwenkung Assembly MGR 900 no. 131 and higher:
--108075 Ring
--108021 Rillenkugellager
--107133 Sicherungsring
--108069 Buchse
--108070 Buchse
--107134 Abstreifer
--107599 Mutter
--109234 Schaltscheibe
--107790 Blech
--108077 Blech
--F20163 Sechskantschraube
--F21045 U-Scheibe
--F20266 Zylinderschraube
--108339 Endschalterhalterung
--F25432 Gewindestift
--109236 Paßfeder
--107915 Rohr
--109031 Vakuumrohr
--F20260 Federring
--F245140 Getriebemotor + Bremse
--F27332 Aderleitung 1,5 mm²
--F27686 Quetschkabelschuh
--F27332 Aderleitung 1,5 mm²
--F27324 Aderendhülse
--F27686 Quetschkabelschuh
--F23523 Kabel
--F27357 Aderendhülse
--F27357 Aderendhülse
--F20698 Kabel
--F27324 Aderendhülse
--F27324 Aderendhülse
--F21363 Quetschkabelschuh
--F27687 Quetschkabelschuh
--F28791 Kabel
--F20709 Aderendhülse
--F20709 Aderendhülse
--F20932 Endschalter
--F29058 Kabelverschraubung
--F29058 Kabelverschraubung
--F28791 Kabel
--F22285 Endschalter
--F29058 Kabelverschraubung
--F20708 Aderendhülse
--F20708 Aderendhülse
--F29057 Kabelverschraubung
--110898 Reduzierung
--F23523 Kabel
--F144452 Quetschverbinder
--108095 Hupe

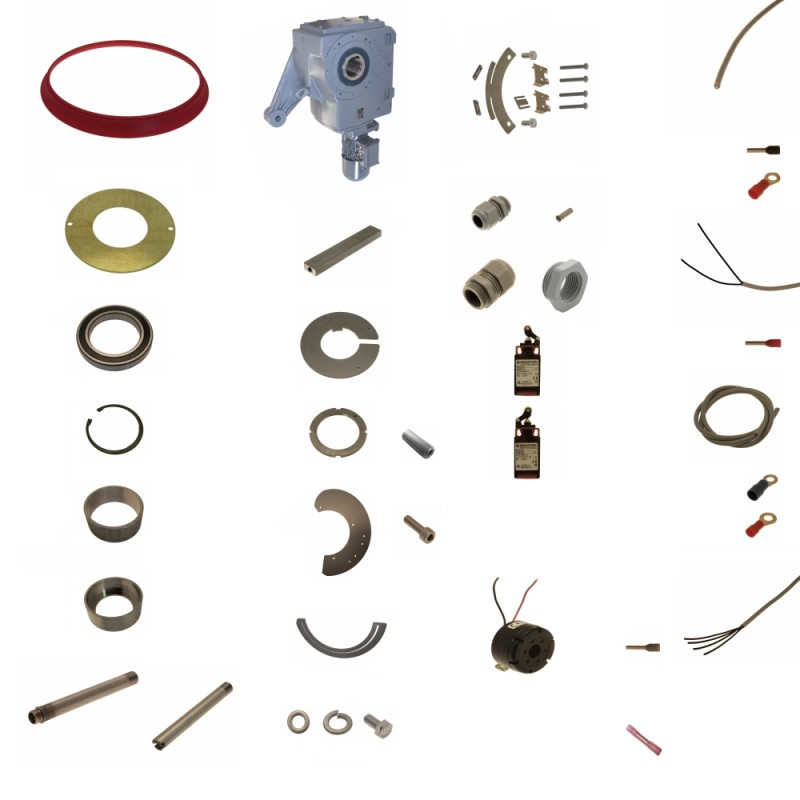

Trommelschwenkung Assembly

Pos. No.	Part No.	Description	Add. Info	Required
1	108075	Ring	Ø 140,2 x Ø 280 x 5	1
2	108021	Rillenkugellager	6024 2RS R	2
3	107133	Sicherungsring	DIN472 Ø 180 x 4	2
4	108069	Buchse	Ø 120 x Ø 130 x 55	1
5	108070	Buchse	Ø 90 x Ø 130,2 x 47	1
6	107134	Abstreifer	Ø 440 x Ø 500 x 35	1
7	107599	Mutter	M 90 x 1,5 x Ø 120 x 8	2
8	109234	Schaltscheibe	Ø 160 x Ø 110 x 5	1
9	107790	Blech	242,2 x 173,6 x 5	1
10	108077	Blech	Ø 185 x 5	1
11	F20163	Sechskantschraube	DIN933 M 5 x 12	2
12	F21045	U-Scheibe	DIN125 A 5,3	2
13	F20266	Zylinderschraube	DIN912 M 5 x 10	3
14	108339	Endschalterhalterung	MGR 900	1
15	F25432	Gewindestift	DIN914 M 6 x 10	1
16	109236	Paßfeder	25 x 13 x 155	1
17	107915	Rohr	Ø 14 x 2,5 x 120	1
18	109031	Vakuumrohr	MGR 900	1
19	F20260	Federring	DIN127 B 5	2
20	F245140	Getriebemotor + Bremse	SK9053.1AZD-80 S/4 BRE10 RG	1
21	F27332	Aderleitung 1,5 mm²	H07V-K 1,5 mm² sw	140
22	F27324	Aderendhülse	1,5 mm² schwarz	1
23	F27686	Quetschkabelschuh	620/4, rot, isoliert	1
24	F27332	Aderleitung 1,5 mm²	H07V-K 1,5 mm² sw	140
25	F27324	Aderendhülse	1,5 mm² schwarz	1
26	F27686	Quetschkabelschuh	620/4, rot, isoliert	1
27	F23523	Kabel	ÖZ-O 2 x 1.0 mm²	2100
28	F27357	Aderendhülse	1,0 mm² rot	4
29	F20698	Kabel	ÖZ-J 4 x 1.5 mm²	3000
30	F27324	Aderendhülse	1,5 mm² schwarz	4
31	F21363	Quetschkabelschuh	630/4, blau, isoliert	3
32	F27687	Quetschkabelschuh	620/5, rot, isoliert	1
33	F28791	Kabel	ÖZ-O 4 x 0.75 mm²	2800
34	F20709	Aderendhülse	0,75 mm² grau	4
35	F20932	Endschalter	I88-A2Z HW RO11	1
36	F29058	Kabelverschraubung	M 20 x 1,5	1
37	F20708	Aderendhülse	0,75 mm² grau	4
38	F28791	Kabel	ÖZ-O 4 x 0.75 mm²	2800
39	F20709	Aderendhülse	0,75 mm² grau	4
40	F22285	Endschalter	I88-A2Z HW 180GR RO11	1
41	F29058	Kabelverschraubung	M 20 x 1,5	1
42	F20708	Aderendhülse	0,75 mm² grau	4
43	F29057	Kabelverschraubung	M 25 x 1,5	1
44	110898	Reduzierung	PA-Reduktion M25/M20x1,5	1
45	F29058	Kabelverschraubung	M 20 x 1,5	1
46	F23523	Kabel	ÖZ-O 2 x 1.0 mm²	2300
47	F27357	Aderendhülse	1,0 mm² rot	4
48	F144452	Quetschverbinder	FTS-1, rot, isoliert	2
49	108095	Hupe	PSW.66024-107M.P	1

CM Machine Services Ltd. | 55 Stafford Drive Unit "I" | Brampton, On L6W 1L3

PH: 905-793-3994 | Contact: sales@cmmachineservices.net

Description

Trommelschwenkung Assembly

Pos. No.	Part No.	Description	Add. Info	Required
1	108075	Ring	Ø 140,2 x Ø 280 x 5	1
2	108021	Rillenkugellager	6024 2RS R	2
3	107133	Sicherungsring	DIN472 Ø 180 x 4	2
4	108069	Buchse	Ø 120 x Ø 130 x 55	1
5	108070	Buchse	Ø 90 x Ø 130,2 x 47	1
6	107134	Abstreifer	Ø 440 x Ø 500 x 35	1
7	107599	Mutter	M 90 x 1,5 x Ø 120 x 8	2
8	109234	Schaltscheibe	Ø 160 x Ø 110 x 5	1
9	107790	Blech	242,2 x 173,6 x 5	1
10	108077	Blech	Ø 185 x 5	1
11	F20163	Sechskantschraube	DIN933 M 5 x 12	2
12	F21045	U-Scheibe	DIN125 A 5,3	2
13	F20266	Zylinderschraube	DIN912 M 5 x 10	3
14	108339	Endschalterhalterung	MGR 900	1
15	F25432	Gewindestift	DIN914 M 6 x 10	1
16	109236	Paßfeder	25 x 13 x 155	1
17	107915	Rohr	Ø 14 x 2,5 x 120	1
18	109031	Vakuumrohr	MGR 900	1
19	F20260	Federring	DIN127 B 5	2
20	F245140	Getriebemotor + Bremse	SK9053.1AZD-80 S/4 BRE10 RG	1
21	F27332	Aderleitung 1,5 mm²	H07V-K 1,5 mm² sw	140
22	F27324	Aderendhülse	1,5 mm² schwarz	1
23	F27686	Quetschkabelschuh	620/4, rot, isoliert	1
24	F27332	Aderleitung 1,5 mm²	H07V-K 1,5 mm² sw	140
25	F27324	Aderendhülse	1,5 mm² schwarz	1
26	F27686	Quetschkabelschuh	620/4, rot, isoliert	1
27	F23523	Kabel	ÖZ-O 2 x 1.0 mm²	2100
28	F27357	Aderendhülse	1,0 mm² rot	4
29	F20698	Kabel	ÖZ-J 4 x 1.5 mm²	3000
30	F27324	Aderendhülse	1,5 mm² schwarz	4
31	F21363	Quetschkabelschuh	630/4, blau, isoliert	3
32	F27687	Quetschkabelschuh	620/5, rot, isoliert	1
33	F28791	Kabel	ÖZ-O 4 x 0.75 mm²	2800
34	F20709	Aderendhülse	0,75 mm² grau	4
35	F20932	Endschalter	I88-A2Z HW RO11	1
36	F29058	Kabelverschraubung	M 20 x 1,5	1
37	F20708	Aderendhülse	0,75 mm² grau	4
38	F28791	Kabel	ÖZ-O 4 x 0.75 mm²	2800
39	F20709	Aderendhülse	0,75 mm² grau	4
40	F22285	Endschalter	I88-A2Z HW 180GR RO11	1
41	F29058	Kabelverschraubung	M 20 x 1,5	1
42	F20708	Aderendhülse	0,75 mm² grau	4
43	F29057	Kabelverschraubung	M 25 x 1,5	1
44	110898	Reduzierung	PA-Reduktion M25/M20x1,5	1
45	F29058	Kabelverschraubung	M 20 x 1,5	1
46	F23523	Kabel	ÖZ-O 2 x 1.0 mm²	2300
47	F27357	Aderendhülse	1,0 mm² rot	4
48	F144452	Quetschverbinder	FTS-1, rot, isoliert	2
49	108095	Hupe	PSW.66024-107M.P	1
