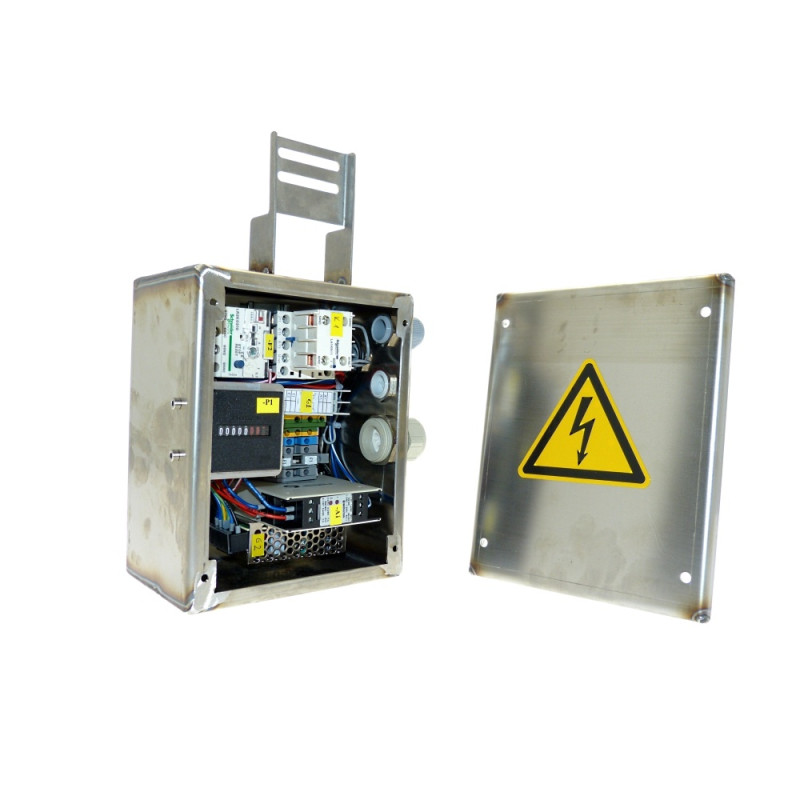

Schaltkasten Assembly Ruhle PR15 3649 and Higher

Type: 109685
Ships from: FOB Brampton Canada
U/M: Each
Stock: On Order
CM: 2002

* Schaltkasten Assembly PR 15 No 3649 and higher:

CM Machine Services Ltd. Product Information

To make Purchase Call 905-793-3994 or Email sales@cmmachineservices.net Prices are subject to change without notice.

Schaltkasten Assembly Ruhle PR15 3649 and Higher

Type: 109685
Location: FOB Brampton Canada
U/M: Each
Stock: On Order
CM Product Code: 2002

* Schaltkasten Assembly PR 15 No 3649 and higher:
--F457737 Schaltkasten
--F27715 Deckel
--109606 Litzenkabelsatz
--108588 Brückengleichrichter
--F28956 MagnetÜberwachungsZentrale
--F22287 Motorschutzrelais 2,6 - 3,7A
--F27717 Winkel
--F26382 Betriebsstundenzähler 230 V
--F27095 Leistungsschütz 230VAC
--F27098 Hilfsschalterblock
--110113 Netzteil 230VAC/24VDC
--F249294 Zylinderschraube
--F25984 Zylinderschraube
--F22205 Hutschiene
--F27473 Blindniete
--F10131 Warnzeichen
--F20664 Dichtband
--F20723 Sicherungsklemme grau
--F27065 Abschlussplatte grau
--F26053 Sicherung 2,0 AT
--F21960 Klemme - 1fach, blau
--F20903 Schutzleiterklemme - 1fach
--F20301 Klemme - 1fach, grau
--F27727 Abschlussplatte grau
--F29058 Kabelverschraubung
--F246494 Kabelverschraubung
--F25780 Sechskantmutter
--F24720 Sechskantmutter
--F26115 Blindstopfen
--F28278 Endklammer
--F20258 U-Scheibe
--F24031 Federring
--F20203 Sechskantmutter
--F21035 Scheibe
--F28732 Zahnscheibe
--F148541 Aufkleber
--110118 Schnappfuß
--F20719 Schutzleiterklemme - 2fach
--F28277 Abschlussplatte grün
--110117 Blech
--F27498 Zylinderschraube

Schaltkasten Assembly Ruhle PR15 3649 and Higher

Pos No.	Part No.	Description	Add Info.	Required
1	F457737	Schaltkasten	PR 8 - 20	1
2	F27715	Deckel	204 x 164 x 12 x 1,5	1
3	109606	Litzenkabelsatz	PR 8 / 25	1
4	108588	Brückengleichrichter	EGRV	1
5	F28956	MagnetÜberwachungsZentrale	MÜZ 202/D24-FL	1
6	F22287	Motorschutzrelais 2,6 - 3,7A	LR 2-K0310	1
7	F27717	Winkel	67,5 x 57,5 x 15 x 2	1
8	F26382	Betriebsstundenzähler 230 V	H 57	1
9	F27095	Leistungsschütz 230VAC	LC1 K0910 P7	1
10	F27098	Hilfsschalterblock	LA1 KN11	1
11	110113	Netzteil 230VAC/24VDC	RS-25-24	1
12	F249294	Zylinderschraube	DIN912 M 4 x 8	2
13	F25984	Zylinderschraube	DIN84 M 5 x 12	4
14	F22205	Hutschiene	35 x 7,5 x 2000	180
15	F27473	Hutschiene	4 x 8 / 12	2
16	F10131	Warnzeichen	Elektroblitz	1
17	F20664	Dichtband	9 x 4 ( 100 m pro Rolle )	400 mm
18	F20723	Sicherungsklemme grau	5,0 x 20 mm	1
19	F27065	Abschlussplatte grau	FEM 8S	1
20	F26053	Sicherung 2,0 AT	5,0 x 20 mm	2
21	F21960	Klemme - 1fach, blau	4mm²	1
22	F20903	Schutzleiterklemme - 1fach	4mm²	1
23	F20301	Klemme - 1fach, grau	4mm²	2
24	F27727	Abschlussplatte grau	FEM 6	1
25	F29058	Kabelverschraubung	M 20 x 1,5	2
26	F246494	Kabelverschraubung	M 32 x 1,5 2 x 8/2 x 6	1
27	F25780	Sechskantmutter	M 20 x 1,5	3
28	F24720	Sechskantmutter	M 32 x 1,5	1
29	F26115	Blindstopfen	M 20 x 1,5	1
30	F28278	Endklammer	BNK - BADL	1
313	F20258	U-Scheibe	DIN125 A 6,4	1
32	F24031	Federring	DIN127 B 6	2
33	F20203	Sechskantmutter	DIN934 M 6	2
34	F21035	Scheibe	Ø 6,5 x Ø 20 x 2	1
35	F28732	Zahnscheibe	DIN6797-A ø 6,4	1
36	F148541	Aufkleber	BMK02	1
37	110118	Schnappfuß	SF lose	1
38	F20719	Schutzleiterklemme - 2fach	4mm²	1
39	F28277	Abschlussplatte grün	FEM 4AP V0	1
40	110117	Blech	72 x 15 x 2,5	1
41	F27498	Zylinderschraube	DIN84 M 3 x 4	3
