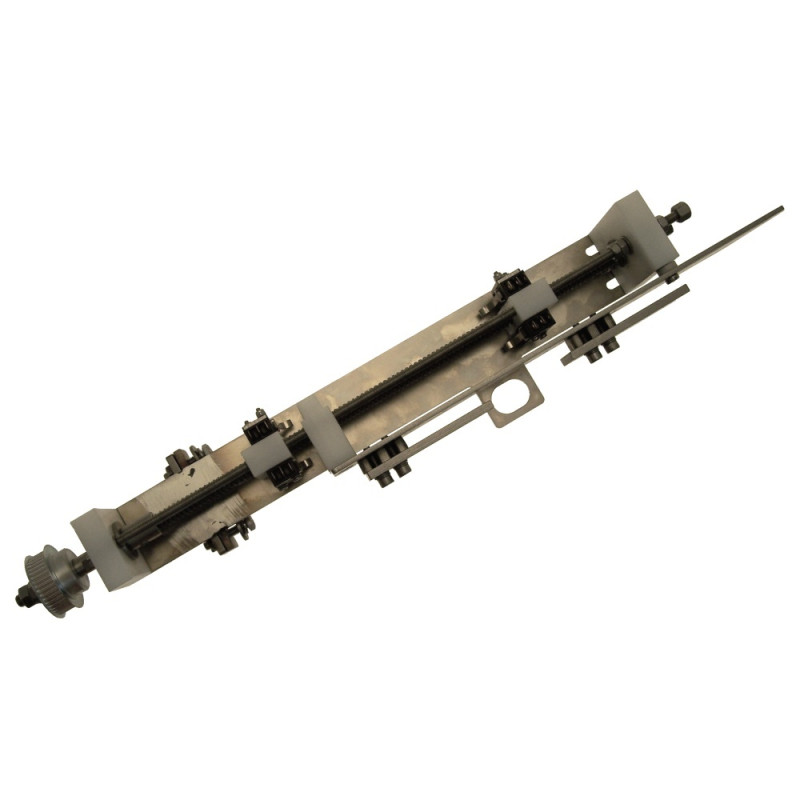

Schaltautomat Exploded View - MGR 400 No. 1 and higher

Type: 107188
Ships from: FOB Brampton Canada
U/M: Each
Stock: On Order
CM: 1199

* Schaltautomat Exploded View MGR 400 No. 1 and higher:

CM Machine Services Ltd. Product Information

To make Purchase Call 905-793-3994 or Email sales@cmmachineservices.net Prices are subject to change without notice.

Schaltautomat Exploded View - MGR 400 No. 1 and higher

Type: 107188
Location: FOB Brampton Canada
U/M: Each
Stock: On Order
CM Product Code: 1199

* Schaltautomat Exploded View MGR 400 No. 1 and higher:
--107482 Aufnahme
-- 107484 Aufnahme
--F248845 Disc
--F24031 Spring lock washer
--F21385 Hexagonal bolt
--107476 Aufnahme
--F21045 Washer
--F20260 Spring lock washer
--F22173 Zylinderschraube
--F29231 Gleitlager
--F20570 U-Scheibe
--107285 Gewindestange
--107542 Scheibe
--108187 Welle
--107479 Aufnahme
--107478 Aufnahme
--106777 Zylinderschraube
--107490 Blech
--F21048 Washer
-- 104913 Hexagonal nut
--F20203 Hexagonal nut
--F20258 Washer
--107477 Aufnahme
--F20810 Hutmutter
--107489 Ring
--107485 Blech
--F248555 Senkschraube
--F25987 Zylinderschraube
-- 107486 Blech
--107487 Blech
--F28923 Zylinderschraube
--107488 Zahnriemenscheibe
--F22888 U-Scheibe
--F20259 Sechskantmutter
--F20639 Mikroschalter

Schaltautomat Exploded View

Pos. No.	Part No.	Description	Add. Info	Required
1	107482	Aufnahme	MGR 400/900/1500	1
2	107484	Aufnahme	MGR 400/900/1500	1
3	F248845	Disc	Ø 6,5 x Ø 18 x 2	3
4	F24031	Spring lock washer	DIN127 B 6	2
5	F21385	Hexagonal bolt	DIN933 M 6 x 30	2
6	107476	Aufnahme	45 x 16 x 52	1
7	F21045	Washer	DIN125 A 5,3	8
8	F20260	Spring lock washer	DIN127 B 5	8
9	F22173	Zylinderschraube	DIN912 M 5 x 25	4
10	F29231	Gleitlager	DIN1850 - J12 x 14 x 12	1
11	F20570	U-Scheibe	DIN125 A 4,3	2
12	107285	Gewindestange	M 6 x 400	2
13	107542	Scheibe	Ø 12,2 x Ø25 x 2,5	1
14	108187	Welle	Ø 15 x 428,5	1
15	107479	Aufnahme	47 x 16 x 24	2
16	107478	Aufnahme	47 x 18 x 42	1
17	106777	Zylinderschraube	DIN84 M 3 x 45	4
18	107490	Blech	16 x 28 x 2,5	2
19	F21048	Washer	DIN125 A 3,2	4
20	104913	Hexagonal nut	DIN985 M 3	4
21	F20203	Hexagonal nut	DIN934 M 6	8
22	F20258	Washer	DIN125 A 6,4	4
23	107477	Aufnahme	45 x 16 x 65	1
24	F20810	Hutmutter	DIN917 M 6	2
25	107489	Ring	Ø 5,2 x Ø 12 x 3,5	1
26	107485	Blech	300 x 52 x 3	1
27	F248555	Senkschraube	DIN7991 M 5 x 20	2
28	F25987	Zylinderschraube	DIN84 M 5 x 30	1
29	107486	Blech	30 x 15 x 8	2
30	107487	Blech	80 x 32 x 5	2
31	F28923	Zylinderschraube	DIN912 M 5 x 20	4
32	107488	Zahnriemenscheibe	Ø 42 x Ø 8 x 22	1
33	F22888	U-Scheibe	DIN125 A 8,4	1
34	F20259	Sechskantmutter	DIN934 M 8	2
35	F20639	Mikroschalter	D2VW-5L3-1HS	2
