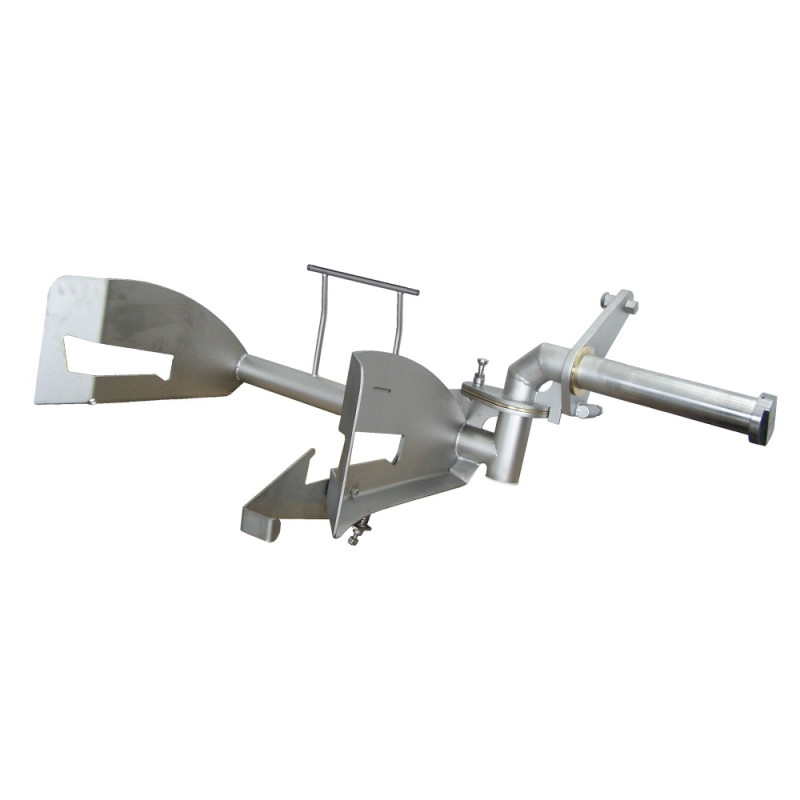

Hebeeinheit Complete - MGR 900

Type: 107995
Ships from: FOB Brampton Canada
U/M: Each
Stock: On Order
CM: 2614

Note: Shipping to be determind.

* Hebeeinheit Complete MGR 900:

CM Machine Services Ltd. Product Information

To make Purchase Call 905-793-3994 or Email sales@cmmachineservices.net Prices are subject to change without notice.

Hebeeinheit Complete - MGR 900

Type: 107995
Location: FOB Brampton Canada
U/M: Each
Stock: On Order
CM Product Code: 2614

Note: Shipping to be determind.

* Hebeeinheit Complete MGR 900:
--108135 Aufnahme
--107170 Messingscheibe
--107458 Aufnahme
--107430 Deckel
--107427 Buchse
--107171 Rastbolzen
--107647 Pilzknopf
--F28727 Schraube
--F245222 Ring
--F20811 Hutmutter
--F20208 Senkschraube
--F22907 Scheibe
--107433 Ring
--107434 Mutter
--107435 Mutter
--107413 Scheibe
--107638 Scheibe
--107720 Deckel
--F245225 Druckfeder
--F22141 Zylinderschraube
--F25848 Zylinderschraube
--F25432 Gewindestift
--F20134 Hutmutter
--F20134 Hutmutter
--107938 Bolzen
--F26720 Hutmutter

Hebeeinheit Complete

Pos. No.	Part No.	Description	Add. Info	Required
1	108135	Aufnahme	MGR 400/900	1
2	107170	Messingscheibe	218 x 150 x 5	1
3	108134	Aufnahme	MGR 400/900	1
4	107458	Aufnahme	MGR 400/900/1500	1
5	107430	Deckel	Ø 75 x 16	2
6	107427	Buchse	Ø 20,5 x Ø 25 x 18,5	1
7	107171	Rastbolzen	GN 817-12-15-G-Ni	1
8	107647	Pilzknopf	M 6 VA	1
9	F28727	Schraube	M 10 x 92	1
10	F245222	Ring	Ø 10,5 x Ø 19 x 4,5	2
11	F20811	Hutmutter	DIN917 M 10	3
12	F20208	Senkschraube	DIN7991 M 8 x 20	1
13	F22907	Scheibe	Ø 10,5 x Ø 35 x 3	4
14	107433	Ring	Ø 40,2 x Ø 60 x 12	1
15	107434	Mutter	M 30 x 1,5 x 10	1
16	107435	Mutter	M 30 x 1,5 x 10	1
17	107413	Scheibe	Ø 8,5 x Ø 35 x 1	1
18	107638	Scheibe	Ø 76,5 x Ø 110 x 3	2
19	107720	Deckel	Ø 100 x 28,5	1
20	F245225	Druckfeder	d2,0 x De18 x 68	1
21	F22141	Zylinderschraube	DIN912 M10 x 25	2
22	F25848	Zylinderschraube	DIN912 M 5 x 16	1
23	F25432	Gewindestift	DIN914 M 6 x 10	1
24	F20134	Hutmutter	DIN917 M 8	1
25	107938	Bolzen	Ø 40 x 89,5	1
26	F26720	Hutmutter	DIN917 M 20	1

CM Machine Services Ltd. | 55 Stafford Drive Unit "I" | Brampton, On L6W 1L3

PH: 905-793-3994 | Contact: sales@cmmachineservices.net

Description

Hebeeinheit Complete

Pos. No.	Part No.	Description	Add. Info	Required
1	108135	Aufnahme	MGR 400/900	1
2	107170	Messingscheibe	218 x 150 x 5	1
3	108134	Aufnahme	MGR 400/900	1
4	107458	Aufnahme	MGR 400/900/1500	1
5	107430	Deckel	Ø 75 x 16	2
6	107427	Buchse	Ø 20,5 x Ø 25 x 18,5	1
7	107171	Rastbolzen	GN 817-12-15-G-Ni	1
8	107647	Pilzknopf	M 6 VA	1
9	F28727	Schraube	M 10 x 92	1
10	F245222	Ring	Ø 10,5 x Ø 19 x 4,5	2
11	F20811	Hutmutter	DIN917 M 10	3
12	F20208	Senkschraube	DIN7991 M 8 x 20	1
13	F22907	Scheibe	Ø 10,5 x Ø 35 x 3	4
14	107433	Ring	Ø 40,2 x Ø 60 x 12	1
15	107434	Mutter	M 30 x 1,5 x 10	1
16	107435	Mutter	M 30 x 1,5 x 10	1
17	107413	Scheibe	Ø 8,5 x Ø 35 x 1	1
18	107638	Scheibe	Ø 76,5 x Ø 110 x 3	2
19	107720	Deckel	Ø 100 x 28,5	1
20	F245225	Druckfeder	d2,0 x De18 x 68	1
21	F22141	Zylinderschraube	DIN912 M10 x 25	2
22	F25848	Zylinderschraube	DIN912 M 5 x 16	1
23	F25432	Gewindestift	DIN914 M 6 x 10	1
24	F20134	Hutmutter	DIN917 M 8	1
25	107938	Bolzen	Ø 40 x 89,5	1
26	F26720	Hutmutter	DIN917 M 20	1
