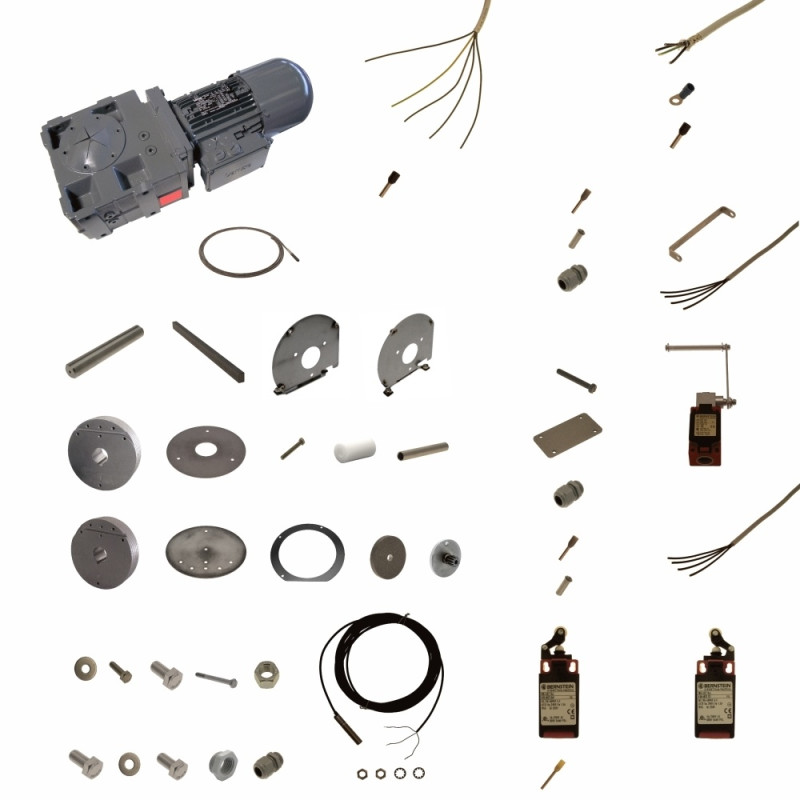

Antrieb Complete No. 1 and Higher

Type: 106888et
Ships from: FOB Brampton Canada
U/M: Each
Stock: On Order
CM: 2582

* Antrieb Complete 1 MGR 500 No.1 and higher:

CM Machine Services Ltd. Product Information

To make Purchase Call 905-793-3994 or Email sales@cmmachineservices.net Prices are subject to change without notice.

Antrieb Complete No. 1 and Higher

Type: 106888et
Location: FOB Brampton Canada
U/M: Each
Stock: On Order
CM Product Code: 2582

* Antrieb Complete 1 MGR 500 No.1 and higher:
--106892 Antriebswelle
--106893 Seiltrommel linkslaufend
--106894 Seiltrommel rechtslaufend
--106891 Paßfeder
--106896 Scheibe
--106899 Scheibe
--F20949 Sechskantschraube
--106907 Blech
--106903 Rolle
--106904 Rohr
--106905 Scheibe
--F24901 Scheibe
--F23234 Sechskantschraube
--F21281 Sechskantschraube
--108854 Sechskantschraube
--110097 Drahtseil
--F20204 Sechskantmutter
--F20590 Sechskantschraube
--106906 Blech
--F26600 Scheibe
--110280 Scheibe
--F20455 Sechskantschraube
--111242 Zahnrad
--F240665 Blech
--F240666 Blech
--F240666 Blech
--F28791 Kabel
--F28791 Kabel
--F28791 Kabel
--F20709 Aderendhülse
--F20709 Aderendhülse
--F29058 Kabelverschraubung
--F29058 Kabelverschraubung
--F29058 Kabelverschraubung
--F29058 Kabelverschraubung
--F240665 Blech
--F240977 Zylinderschraube
--F240977 Zylinderschraube
--F20709 Aderendhülse
--F20709 Aderendhülse
--106002 Schlaffseilschalter
--106002 Schlaffseilschalter
--F20708 Aderendhülse
--F20708 Aderendhülse
--110094 Getriebemotor + Bremse
--104377 Kabel
--F27682 Quetschkabelschuh
--F27324 Aderendhülse
--F27324 Aderendhülse
--F27425 Kabel
--110898 Reduzierung
--F27081 Initiator
--F27789 Aderendhülse
--F28791 Kabel
--F20932 Endschalter
--F20708 Aderendhülse
--F22285 Endschalter
--F29058 Kabelverschraubung
--F20708 Aderendhülse

Antrieb Complete for MGR 500 No. 1 and higher

Pos No.	Part No.	Description	Add Info	Required
1	106892	Antriebswelle	Ø 45 x 300	1
2	106893	Seiltrommel linkslaufend	Ø 200 x 71	1
3	106894	Seiltrommel rechtslaufend	Ø 200 x 71	1
4	106891	Paßfeder	B 14 x 9 x 290	1
5	106896	Scheibe	Ø 225 x 2,5	2
6	106899	Scheibe	Ø 225 x 2,5	2
7	F20949	Sechskantschraube	DIN933 M 8 x 55	1
8	106907	Blech	MGR 900/1500	1
9	106903	Rolle	Ø 10,2 x Ø 30 x 53	6
10	106904	Rohr	Ø 10 x 1 x 74	6
11	106905	Scheibe	Ø 258 x 2,5	2
12	F24901	Scheibe	Ø 12,5 x Ø 35 x 3	4
13	F23234	Sechskantschraube	DIN933 M 12 x 45	4
14	F21281	Sechskantschraube	DIN933 M 8 x 16	22
15	108854	Sechskantschraube	DIN931 M 8 x 85	6
16	110097	Drahtseil	Ø 8 mm - 6 x 36 WS + IWRC	2
17	F20204	Sechskantmutter	DIN934 M 12	6
18	F20590	Sechskantschraube	DIN933 M 10 x 16	6
19	106906	Blech	MGR 900/1500	1
20	F26600	Scheibe	Ø 8,5 x Ø 20 x 2	14
21	110280	Scheibe	Ø 9 x Ø 78 x 8,0	1
22	F20455	Sechskantschraube	DIN933 M 8 x 25	1
23	111242	Zahnrad	MGR 500 / 900 / 1500	1
24	F240665	Blech	93 x 20 x 10	1
25	F240666	Blech	80 x 40 x 3	1
26	F240977	Zylinderschraube	DIN84 M 5 x 35	4
27	F28791	Kabel	ÖZ-O 4 x 0.75 mm²	3100
28	F20709	Aderendhülse	0,75 mm² grau	4
29	106002	Schlaffseilschalter	ENK-SU1Z AHS 270GR VS	1
30	F29058	Kabelverschraubung	M 20 x 1,5	1
31	F20708	Aderendhülse	0,75 mm² grau	4
32	F28791	Kabel	ÖZ-O 4 x 0.75 mm²	3050
33	110094	Getriebemotor + Bremse	GSS06-2M HAR 090C32	1
34	104377	Kabel	F-CY-JZ 4 x 2,5 mm²	3700
35	F27682	Quetschkabelschuh	630/5, blau, isoliert	4
36	F27324	Aderendhülse	1,5 mm² schwarz	4
37	F27425	Kabel	ÖZ-J 5 x 1.5 mm²	2850
38	110898	Reduzierung	PA-Reduktion M25/M20x1,5	1
40	F27081	Initiator	KIN-M12PS/004 KL6	1
41	F27789	Aderendhülse	0,25 mm² hellgelb	3
42	F28791	Kabel	ÖZ-O 4 x 0.75 mm²	3550
43	F20932	Endschalter	I88-A2Z HW RO11	1
45	F22285	Endschalter	I88-A2Z HW 180GR RO11	1
